ON8062 直流信号隔离器 三入三出

特性
  • 将处于现场的各种设备的直流信号源, 经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。

  • 三通道, 3路输入,3路输出。

  • 采用独立的直流电源供电,供电电源-输入-输出以及各通道之间隔离。

  • 可以与各种组合仪表及DCS、PLC等系统配套使用, 在石油、化工、制造、电力、冶金等行业的重大工程中有着广泛应用。

概述
  • 直流信号输入, 隔离输出4~20mA或1~5V直流信号。

  • 独立的直流电源供电方式。

技术参数
  • 供电电源
       供电电压范围:20~30VDC
       额定供电电压:24VDC
       电流消耗(24VDC供电时):<70mA

  • 输入
       输入电流:4~20mA
       输入电压:1~5V
       输入阻抗:电流输入时 24Ω; 电压输入时≥500KΩ

  • 输出
       输出电流:4~20mA
       输出电压:1~5V
       电流输出负载:4~20mA输出时,  ≤350Ω(出厂默认),
                           另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
       电压输出负载:1~5V输出时,  ≥10KΩ
       输出纹波: < 10mVp-p

  • 综合通用参数
       标准精度:±0.1%
       温度漂移:±0.015% / ℃
       响应时间:< 10ms
       隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
       绝缘电阻:输入-输出-电源之间  ≥100MΩ / 500VDC
       机壳材质:PC(聚碳酸脂)材料
       外形尺寸:16×116×110(mm)
       工作环境温度: -20~+60℃

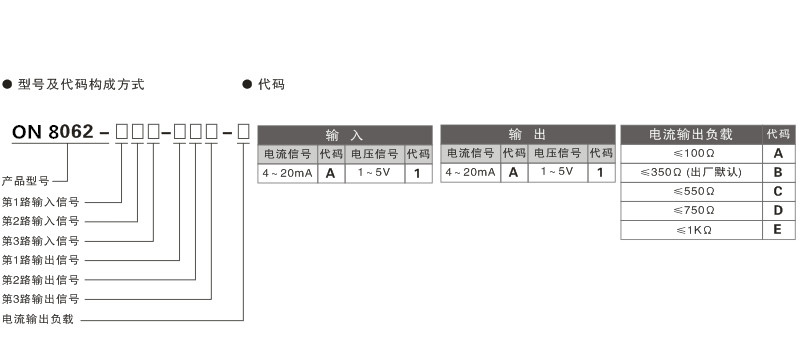

选型、订货代码

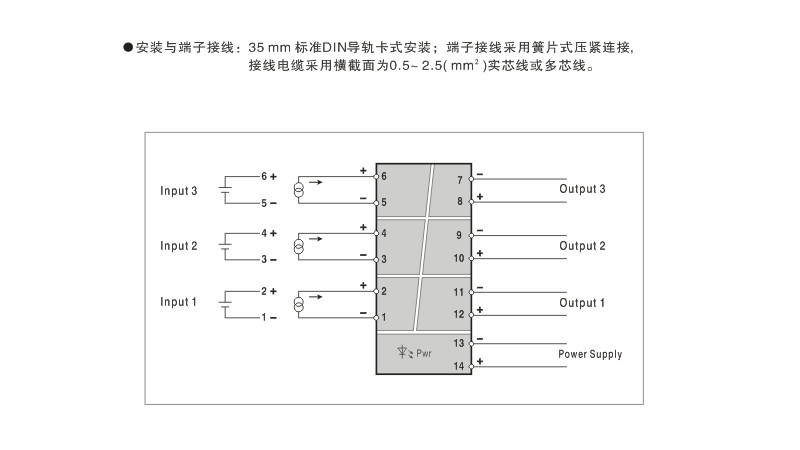

端子接线图
