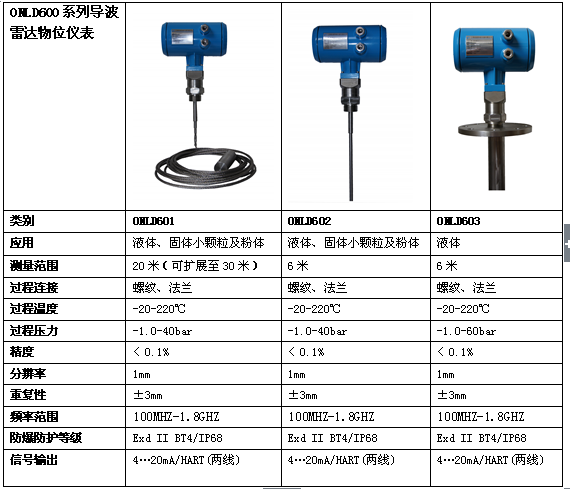

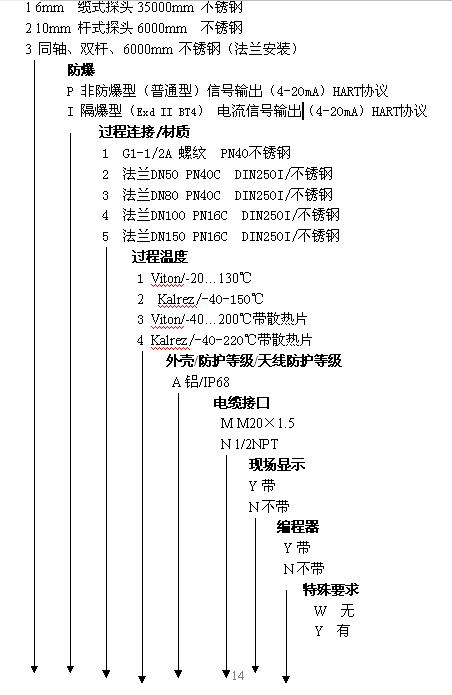

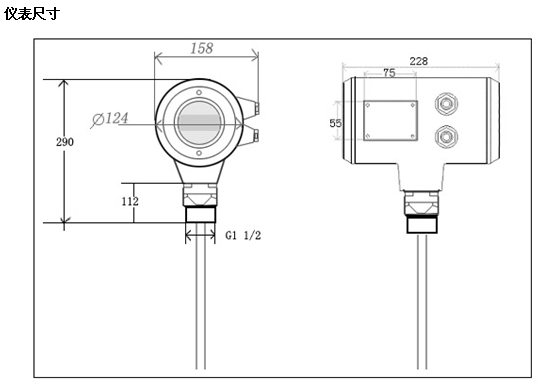

ONLD600型导波雷达物位计

测量原理:

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将时间信号转化为物位信号。


输入

       反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别,距离物料表面的距离D与脉冲的时间行程T成正比:

   D=C×T/2

   其中C为光速

   因空罐的距离E已知,则物位L为:

   L=E-D

   输出

       通过输入空罐高度E(=**点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

产品简介:








缆式探头固定

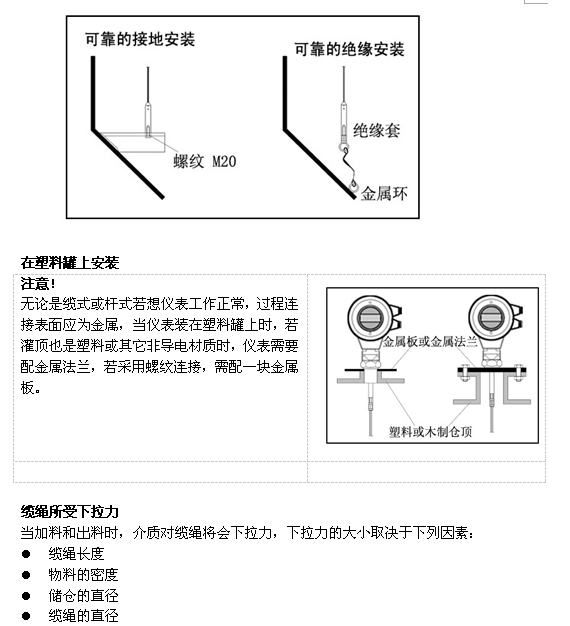

l 如果缆绳有可能接触罐壁或在混凝土罐中距离罐壁小于0.5m时,缆绳末端需要固定。缆绳末端配有螺纹可用于固定。

8mm缆绳:M20

l 固定缆绳时必须可靠接地或可靠与地绝缘,如果不能将探头接地,可使用隔离金属环。金属环可作为附件订货。

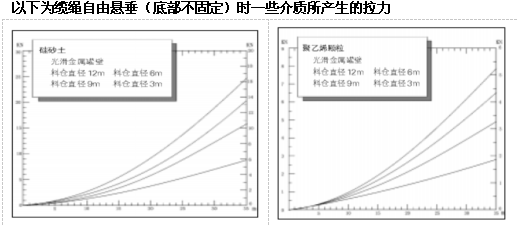

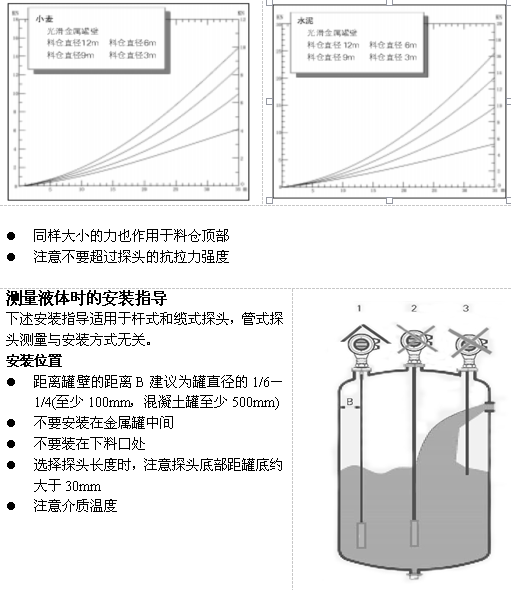

l 为防止缆绳在下料时受力过度,若用户需要底部固定缆绳,应尽量让缆绳保持松弛状态,建议所选缆绳比实际测量距离长一些,保证每米缆绳尽量保持1cm的松弛度。





液体标准安装

对于粘度≤500cst且不易产生粘附的介质,管式探头是**佳方案,其特点如下:

l 卓越的可靠性

l 可用于介电常数大于等于1.4的任何介质,测量与介质的导电性无关

l 罐内障碍物及短管尺寸不影响测量

l 比杆式探头能承受的横向压力高

l 对于高粘度的介质,建议使用杆式探头

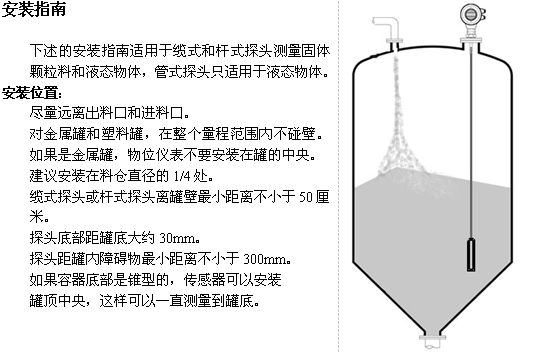

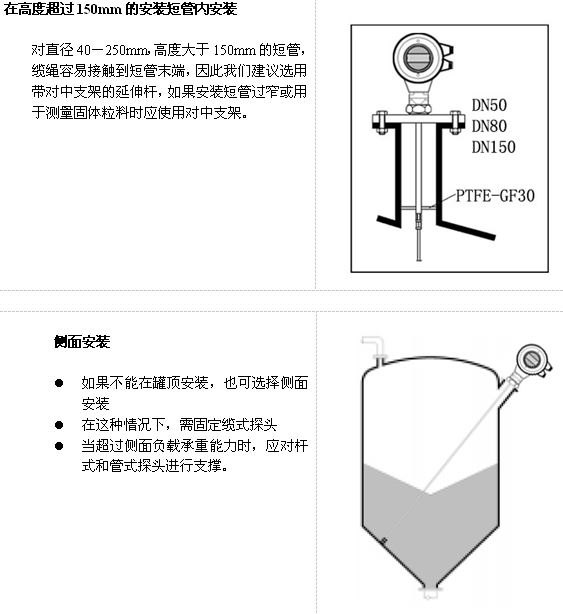

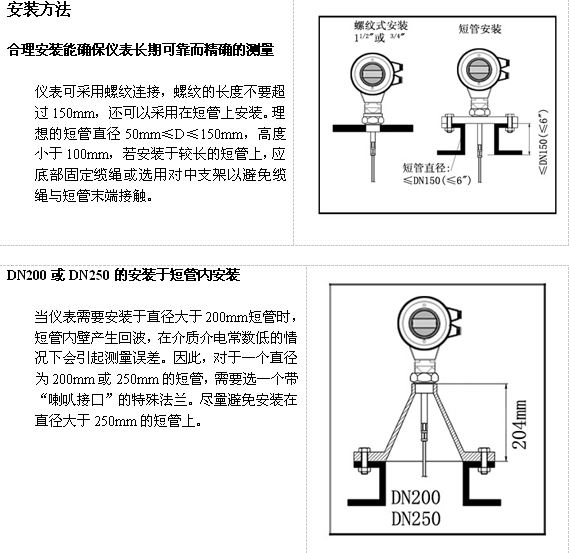

仪表在卧罐及立罐上的安装

l 管式探头及杆式探头**长可到6米对于测量距离超过6米的罐,可选用8mm缆式探头

l 安装及固定方式同固体粉仓测量

l 对距罐壁的距离无限制,只要避免探头接触罐壁即可

l 对于杆式及缆式探头请避免安装于金属罐中央,对于管式无此限制

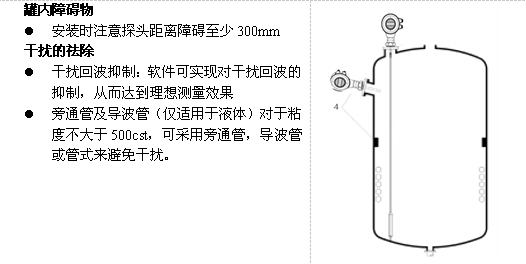

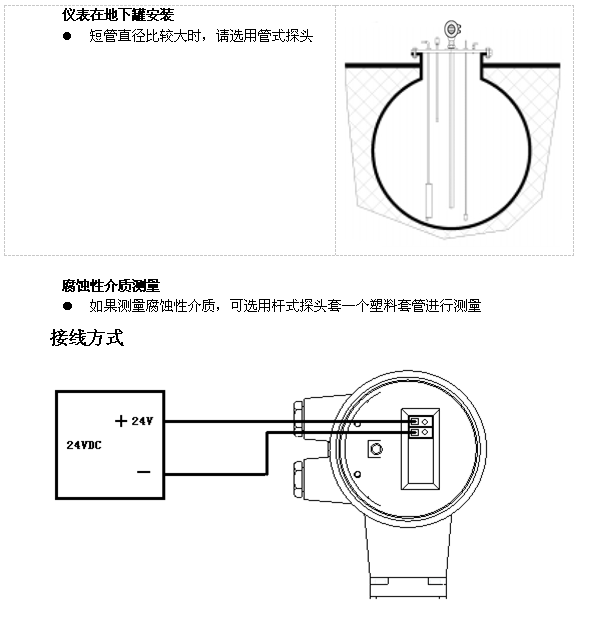

l 如果罐内障碍物比较多或过于靠近探棒时,请选用管式探头

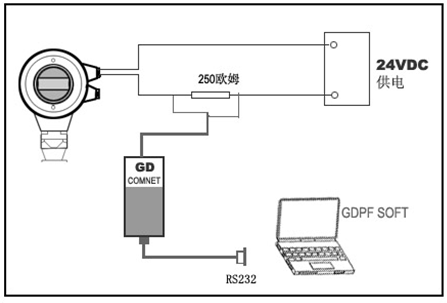

使用软件调试的时候,给雷达仪表加电24VDC,同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻(内部电阻250欧姆)的供电仪表,就不需要附加外部电阻,这时候HART适配器可以和4…20mA线并联。

技术参数

参数:          工作频率:100MHZ-1.8GHZ

测量范围:缆式:0...20m;杆式、同轴式:0…6m

重复性:±3mm

分辨率:1mm

采样:回波采样55 次/s

响应速度:>0.2S(根据具体使用情况而定)

输出电流信号:4-20mA

精度:<0.1%

通讯接口:4-20mA或 HART 通讯协议

过程连接:       G1-1/2,G3/4

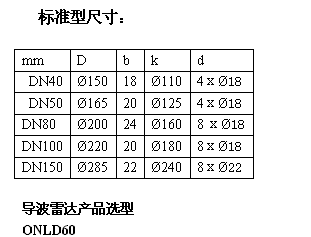

法兰DN50,DN80,DN100,DN150

过程压力:       -1-60bar

电源:          电源:24VDC(±10%),纹波电压:1Vpp

耗电量:max 22.5mA

环境条件:      温度-20℃~+60℃   压力1Mpa

外壳防护等级:  IP68

防爆等级:      EXiaIICT6

两线制接线:    仪表供电和信号输出共用一根两芯导线

电缆入口:2个M20×1.5(电缆直径5----9mm)



测量距离

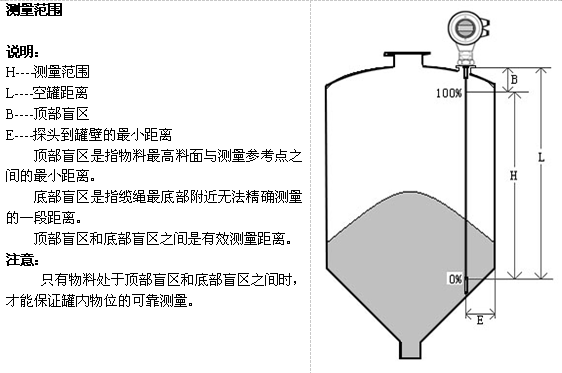

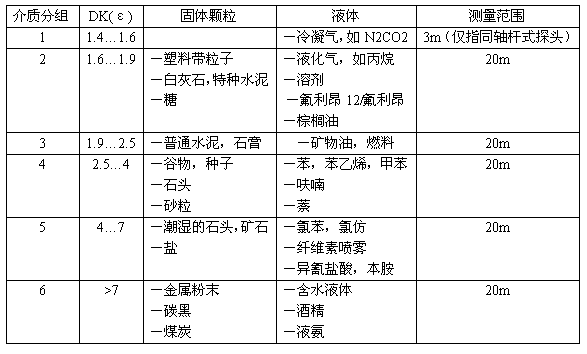

下表列出不同类别被测介质与测量距离的关系
